Imagen Satelital

Una imagen de satélite se puede definir como la representación visual de la información registrada por un sensor a bordo en un satélite artificial. Estos sensores recogen la información reflejada (sensor pasivo) o emitida por ellos mismos (sensor activo), la información recogida de la superficie de la Tierra, luego es enviada a las estaciones receptoras y procesada para entregarla al usuarios final en cual puede extraer información muy valiosa de los fenómenos captados en el planeta.









Imágenes Triplesat de 0.8m de resolución

 Interpretación para escala 1:5.000



TRIPLESAT



El Triplesat es lo que se llama de afuera, vino a agitar el mercado. 1 m resolución de color, tiene una resolución espacial más alta disponible en el mercado, con 3 satélites en órbita, más radiometricamente calibrado y geométricamente en absoluto entre sí, es campeón de la agilidad en la programación a medida. Nuestra experiencia ha demostrado que es rápido y proporciona datos de calidad.



Órbita

Circular, sincronizada con el sol, descendente, la altitud de 651 km.

Tiempo Imaging

10 h 30 min AM.

Bandas del sensor

Pancromática P & B; Multiespectral: azul, verde, rojo e infrarrojo cercano.

Resolución espacial

Pancromática B & W: 0,8 m; Multiespectral: 3,2 m en el nadir.

La sensibilidad espectral

Pancromática: 450-650nm; Multiespectral: 440-510 nm (azul), 510 a 590 nm (verde), 600 a 670 nm (rojo) y 760 a 910 nm (infrarrojo cercano).

Radiométrica resolución - Cuantificación

10 bits

Peso de la escena básica

23.4 x 23.4 Km.

Fotografiado franja

24 kilometros en el nadir

Capacidad de dirigirse a Side

Sí, +/- 45 ° fuera del nadir.

Estereoscopia

Sí, en la misma órbita y de dos órbitas diferentes

Precisión Localización

50 m con error de circular y 3 metros de error circular mide en el 90% de los casos sin el uso de puntos de control.

Revisita frecuencia

1 día, con 3 satélites

Imágenes de programación

Sí, disponible y muy ágil, porque se puede trabajar con tres satélites simultáneamente.

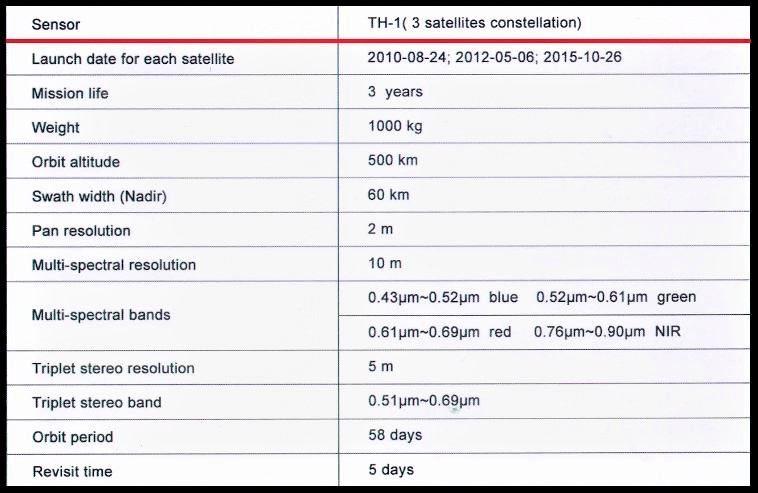

TH-1 REFLEJOS:

Datos estéreo triplete de 5m únicos para cartografía 1: 50000, y para 1: 25000 upgradevmapping sin GCPs.

Amplia franja de 60KM para cada satélite.

La mayoría de los costos-beneficios de datos de alta resolución para las soluciones de cartografía

Rica cobertura de archivos, y alcanzó casi el 90% de cobertura del mundo.















Imágenes WorldView 1,2,3 Geoeye1 de 0.3 y 0.5m de resolución, Interpretación para escala 1:5.000

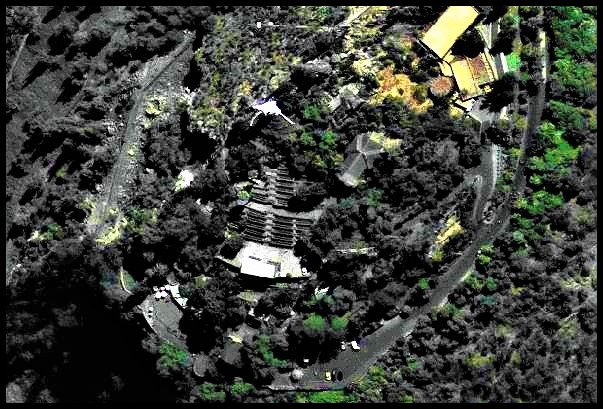

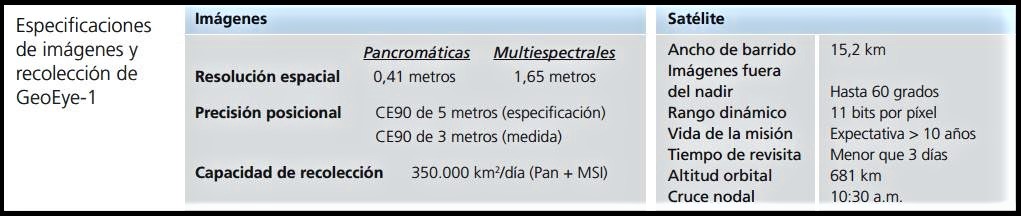

GEOEYE1











Ikonos 0.6m y 0.8m de resolución

Interpretación para escala 1:5.000















EROS

Caracteristicas:



La categoría A, tiene una resolución espacial de 1,8 m, la resolución temporal diaria, la anchura de la franja del 12,5 km, opera una órbita de 480 x km de altitud con un peso de 240 kg. Al estar equipado con una cámara con sensores CCD (Charge Coupled dispositivo). Su vida es de cuatro años en órbita.



Categoría B pesa alrededor de 350 kg, tiene una resolución espacial de 0,82m, opera una órbita a 600 km de altitud, equipado con cámaras de detector CCD / TDI (Charge Coupled Device / Tiempo de retardo de Integración). Esta categoría permite obtener imágenes incluso en condiciones de mal tiempo y poca luz solar. La franja es de 16 km, y una vida útil de al menos seis meses.



Ejemplo de utilizacion:
La imagen del EROS satélite permite la delimitación de zonas con diferentes cultivos. Gracias a este estudio fue un predominio de la producción de azúcar de caña en el municipio (56,16% de la producción agrícola - 246 puntos). Otros resultados: cítricos (0,68% - 1 punto), bosque-cerrado (21,92% - 96 puntos), pastos (14,62% - 64 puntos)











2.5m de resolución

Interpretaciones para escalas 1:10.000

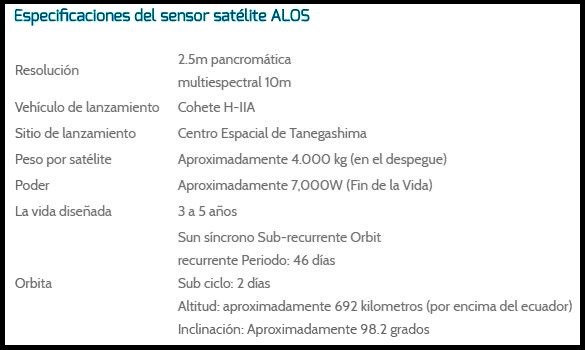

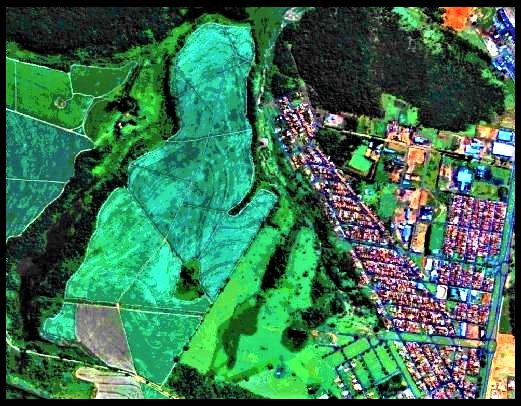

ALOS

















Landsat 30 y 15m de resolución
Interpretaciones para escalas 1:50.000

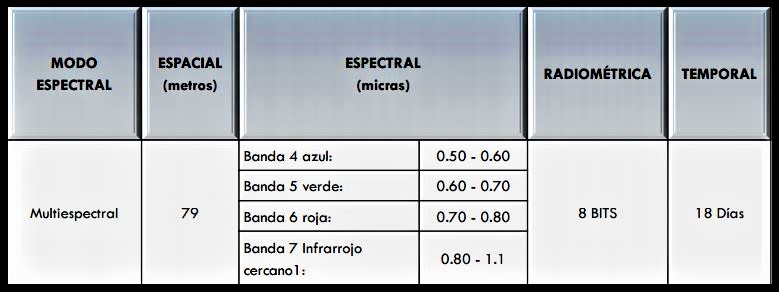

LANDSAT



LANDSAT (LAND=tierra y SAT=satélite) fue el primer satélite enviado por los Estados Unidos para el monitoreo de los recursos terrestres. Inicialmente se le llamó ERTS-1 (Earth Resources Tecnology Satellite) y posteriormente los restantes recibieron el nombre de LANDSAT.
La constelación LANDSAT está formada por 7 satélites que provenían, tanto conceptual como estructuralmente, de los satélites para fines meteorológicos Nimbus. Llevaron a bordo diferentes instrumentos, siempre con la filosofía de captar mayor información de la superficie terrestre, con mayor precisión y a mayor detalle, de ahí sus mejoras radiométricas, geométricas y espaciales.















 ASTER



ASTER surge de la colaboración entre la NASA y el Ministerio Japones de Economía Comercial e Industria (METI).Fue lanzado en Diciembre de 1999 con una órbita síncrona solar de 705 km de altitud. La periocidad de repetición de su órbita es de 16 días.

Toma datos en 14 bandas, del visible a la longitud de onda del infrarojo, y proporciona visión estereoscópica para la creación de modelos digitales del terreno.Cada imágen cubre una zona de 61.5 km x 63 km (sensor VNIR).

ASTER está compuestos de 3 sistemas (VNIR,SWIR y TIR) que trabajan en los siguientes rangos:

VNIR (15 m):

Banda 1: 0.52 - 0.60 µm
Banda 2: 0.63 - 0.69 µm
Banda 3: 0.76 - 0.86 µm

SWIR (30 m):

Banda 4: 1.600 - 1.700 µm
Banda 5: 2.145 - 2.185 µm
Banda 6: 2.185 - 2.225 µm
Banda 7: 2.235 - 2.285 µm
Banda 8: 2.295 - 2.365 µm
Banda 9: 2.360 - 2.430 µm


TIR (90 m):

Banda 10: 8.125 - 8.475 µm
Banda 11: 8.475 - 8.825 µm
Banda 12: 8.925 - 9.275 µm
Banda 13: 10.250 - 10.950 µm
Banda 14: 10.950 - 11.650 µm



Especificaciones técnicas ASTER



Formato de salida: GeoTiff 16 bits

Georeferencia: coordenadas geográficas, elipsoide WGS84

Referencia vertical: geoide EGM96

Resolución espacial: 30 metros

Cobertura: 83 Grados Norte ~ 83 Grados Sur

Dimensiones de las escenas: 3601 pixeles por 3601 pixeles, 108,03 km por 108,03 km

Exactitud: La exactitud de los modelos oscila según la web oficial entre los 7 y 14 metros.
